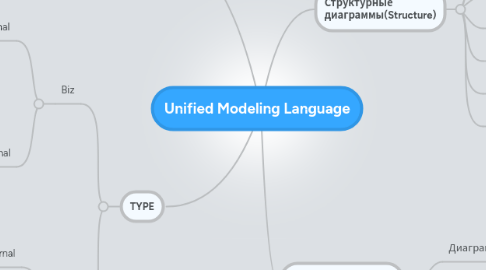

Unified Modeling Language により Mind Map: Unified Modeling Language

1. Структурные диаграммы(Structure)

1.1. Диаграммы классов(CLASS)

1.2. Диаграммы компонентов

1.3. Диграмма состовной структуры

1.4. Диграмма развертывания

1.5. Диграмма объектов

1.6. Диаграмма пакетов

1.7. Диаграмма профилей

2. Диаграммы поведения(Behavior)

2.1. Диаграмма деятельности (ACTIVITY)

2.2. Диаграмма состояний (Statechart)

2.3. Диаграмма прецендентов (USE CASE)

3. Диаграммы взаимодействия(Interaction)

3.1. Диаграмма коммуникации (Communication)

3.2. Диаграмма последовательности(SEQUENCE)

3.3. Диаграмма синхронизации

4. TYPE

4.1. Biz

4.1.1. External

4.1.1.1. Use case

4.1.1.2. Activity

4.1.1.3. Sequence

4.1.2. Internal

4.1.2.1. Activity

4.1.2.2. Package

4.1.2.3. Class

4.2. IT

4.2.1. External

4.2.1.1. Use Case

4.2.1.2. Use case sequence

4.2.2. Structural

4.2.2.1. Class

4.2.3. Interactional

4.2.3.1. Sequence

4.2.3.2. Communication

4.2.4. Behavioral

4.2.4.1. Statechart
